小公司灵活的内外网访问架构

为了保障网络的稳定性、安全性以及灵活访问内外网的能力，我们设计了一套适用于小型办公场景的高性价比网络架构，具备以下特性：

高速光纤上网；
分流访问国内与国际服务；
局域网内部可控与隔离；
支持远程 VPN 连接；
网络设备开源可控、便于后期扩展。

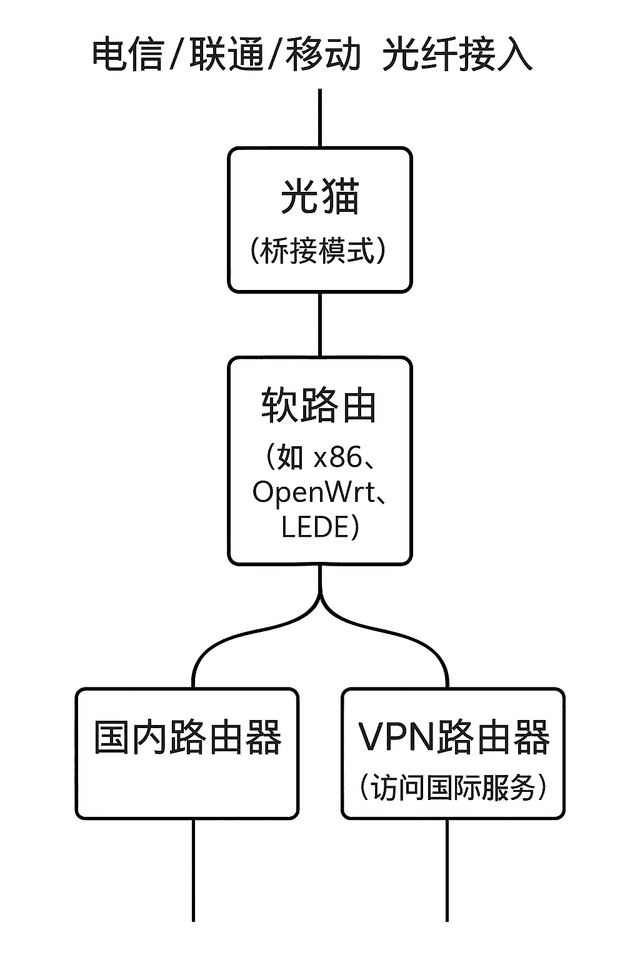

网络拓扑图

光猫配置（桥接模式）

目的:

让光猫“透明”接入，只做调制解调，拨号和路由功能全交给软路由。

操作示例:

登录光猫管理界面（一般是 192.168.1.1）
找到网络设置 > WAN口设置
选择桥接模式（Bridge Mode）
关闭光猫自带的路由、DHCP等功能
保存并重启

软路由配置（以 OpenWRT 为例）

软路由是核心设备，完成拨号上网、VPN客户端、策略路由和内网管理。

WAN 拨号上网

软路由通过 OpenWRT 的 WAN 接口拨号上网（如 PPPoE），确认网络 > 接口 > WAN 是在线状态，并能正常上网。

设置LAN1/LAN2接口

LAN1（国内）设置名称：lan1

接口设备：br-lan1（或 eth1，根据你的物理口绑定）

协议：静态地址

IP地址：例如 192.168.10.1/24

LAN2（国外）设置名称：lan2

接口设备：br-lan2（或 eth2）

协议：静态地址

IP地址：例如 192.168.20.1/24

⚠️ 确保物理接口（网络 > 接口 > 设备）将 LAN1 接到 port1，LAN2 接到 port2（物理网口绑定）。

配置sing-box

安装工具

opkg update
opkg install kmod-tun ip-full iptables-mod-tproxy iptables-mod-extra

/etc/sing-box/config.json，配置

{
  "log": {
    "level": "info"
  },
  "inbounds": [
    {
      "type": "tun",
      "interface_name": "tun-sbox",
      "inet4_address": "172.19.0.1/30",
      "stack": "system",
      "mtu": 9000,
      "auto_route": false,
      "strict_route": true
    }
  ],
  "outbounds": [
    {
      "type": "hysteria2",
      "server": "your.server.com:443",
      "auth_str": "your-password",
      "up_mbps": 100,
      "down_mbps": 100,
      "tls": {
        "enabled": true,
        "insecure": false
      },
      "tag": "proxy"
    },
    {
      "type": "direct",
      "tag": "direct"
    },
    {
      "type": "block",
      "tag": "block"
    }
  ],
  "route": {
    "rules": [
      {
        "source_ip_cidr": ["192.168.20.0/24"],
        "outbound": "proxy"
      },
      {
        "source_ip_cidr": ["192.168.10.0/24"],
        "outbound": "direct"
      }
    ]
  },
  "dns": {
    "servers": [
      {
        "tag": "local",
        "address": "223.5.5.5",
        "detour": "direct"
      },
      {
        "tag": "remote",
        "address": "1.1.1.1",
        "detour": "proxy"
      }
    ],
    "rules": [
      {
        "source_ip_cidr": ["192.168.10.0/24"],
        "server": "local"
      },
      {
        "source_ip_cidr": ["192.168.20.0/24"],
        "server": "remote"
      }
    ]
  }
}

启动 sing-box

sing-box run -c /etc/sing-box/config.json

配置策略路由（让 LAN2 流量走 tun）编辑 /etc/iproute2/rt_tables：

100 lan2proxy

设置规则（注意 tun-sbox 是 sing-box 的 tun 接口）

ip rule add from 192.168.20.0/24 table lan2proxy
ip route add default dev tun-sbox table lan2proxy

可以加进 /etc/rc.local 以保证开机自动执行。

配置防火墙规则（NAT 给 tun）编辑 /etc/firewall.user 末尾加：

# NAT 转发至 sing-box tun 接口
iptables -t nat -A POSTROUTING -o tun-sbox -j MASQUERADE

# 转发 LAN2 → tun
iptables -A FORWARD -i br-lan2 -o tun-sbox -j ACCEPT
iptables -A FORWARD -i tun-sbox -o br-lan2 -j ACCEPT

然后重启防火墙：

/etc/init.d/firewall restart
